Как делают гидроизоляцию труб с кабелем

Гидроизоляция труб с кабелем — задача, которая может показаться узкоспециализированной, но на деле встречается всё чаще. Представьте: вы прокладываете кабель под землёй или через фундамент, и он проходит внутри металлической или пластиковой трубы. Эта труба защищает проводку от механических повреждений, но сама становится мишенью для влаги. Вода, проникая внутрь, вызывает коррозию, замыкания, снижает срок службы кабеля и может даже стать причиной аварии. Поэтому гидроизоляция таких участков — не прихоть, а необходимость. Особенно это актуально для подземных переходов, пересечений с фундаментами, мест выхода кабеля наружу или в помещения с высокой влажностью.

Суть проблемы проста: труба создаёт своего рода «мостик» для влаги. Даже если кабель изолирован по всей длине, его концы, особенно там, где он входит и выходит из трубы, остаются уязвимыми. Кроме того, внутри трубы может скапливаться конденсат, особенно если есть перепады температур. Если не предпринять мер, влага будет двигаться по внутреннему пространству трубы, достигать оборудования и выводить его из строя. Вот почему герметизация стыков, торцов и мест ввода/вывода кабеля — ключевой этап монтажа. И подход здесь нужен комплексный: от выбора материалов до технологии выполнения работ.

Что такое гидроизоляция труб с кабелем и зачем она нужна

Гидроизоляция труб с кабелем — это комплекс мероприятий, направленных на предотвращение попадания влаги внутрь защитной трубы и к самому кабелю. Это особенно важно в тех случаях, когда кабель проходит через зоны с повышенным риском затопления, в грунте, под фундаментами, в коллекторах или в помещениях с высокой влажностью. Без должной защиты влага проникает внутрь трубы, оседает на стенках, накапливается в нижних точках и со временем достигает кабеля. Это приводит к коррозии металлических частей, разрушению изоляции, увеличению сопротивления и, как следствие, к перегреву и короткому замыканию.

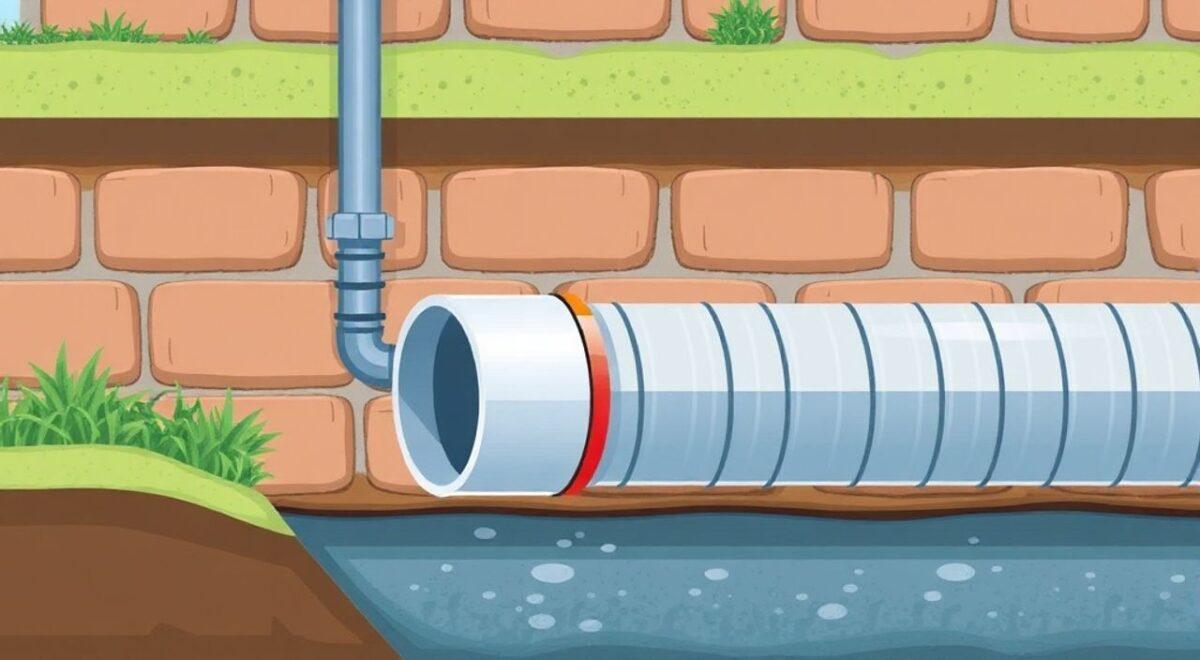

Представьте себе ситуацию: кабель электропитания проходит через железобетонную стену подвала внутри стальной трубы. С одной стороны — сухое помещение, с другой — сырая улица. Разница температур вызывает конденсат внутри трубы. Со временем капли воды стекают к кабелю, разрушая его оболочку. Через несколько лет — пробой изоляции, замыкание, отключение питания. Такие случаи — не редкость. Гидроизоляция решает эту проблему на этапе монтажа, блокируя путь влаге ещё до того, как она начнёт действовать. Она защищает не только кабель, но и саму трубу, особенно если она металлическая и подвержена коррозии.

Основные угрозы, которые устраняет гидроизоляция

Влага — главный враг электрооборудования. Но её воздействие многогранно. Первая и наиболее очевидная угроза — **прямое попадание воды**. Это происходит при затоплении, протечках, высоком уровне грунтовых вод или атмосферных осадках. Если труба не загерметизирована, вода свободно проникает внутрь, особенно если труба расположена горизонтально или с уклоном внутрь помещения.

Вторая, менее заметная, но не менее опасная угроза — **конденсация**. Когда тёплый воздух из помещения попадает в холодную трубу, он охлаждается, и влага из него выпадает в виде конденсата. Это особенно характерно для зимнего периода, когда внутри здания тепло, а снаружи — минусовая температура. Конденсат постепенно накапливается, образуя лужицы внутри трубы, что рано или поздно приводит к повреждению кабеля.

Третья угроза — **коррозия металлических труб**. Даже если кабель имеет свою изоляцию, стальная труба, находясь во влажной среде, начинает ржаветь. Ржавчина разрушает металл, создавая щели, через которые влага проникает ещё активнее. Плюс ко всему, продукты коррозии могут повреждать внешнюю оболочку кабеля при движении или вибрации. Гидроизоляция предотвращает контакт металла с влагой, продлевая срок службы всей системы.

Методы гидроизоляции: обзор технологий

Выбор метода гидроизоляции зависит от множества факторов: типа трубы (металл, ПНД, ПВХ), условий эксплуатации (под землёй, в бетоне, на открытом воздухе), диаметра кабеля и трубы, а также доступности материалов. На сегодняшний день существует несколько проверенных способов, каждый из которых имеет свои сильные и слабые стороны.

Наиболее распространённые методы:

• Герметизация с помощью термоусадочных муфт — надёжное решение для одиночных кабелей.
• Использование гидроизоляционных лент и мастик — бюджетный, но требующий аккуратности вариант.
• Заливка герметиками и пенополиуретаном — эффективно для заполнения полостей.
• Применение специальных переходных коробок с уплотнениями — для сложных узлов ввода.
• Механические уплотнители (сальники) — универсальные устройства для регулярного обслуживания.

Каждый из этих методов можно адаптировать под конкретные условия. Например, в условиях постоянного давления воды (подвалы, тоннели) лучше использовать комбинированные решения: сначала сальник, затем дополнительную герметизацию лентой или составом. Главное — обеспечить двойной или тройной барьер для влаги.

Термоусадочные муфты: как они работают и когда их применять

Термоусадочные муфты — один из самых популярных способов герметизации ввода кабеля в трубу. Они представляют собой полимерную трубку с клеевым слоем внутри, которая при нагревании уменьшается в диаметре, плотно облегая кабель и вход в трубу. При этом расплавленный клей заполняет все микронеровности, создавая водонепроницаемый шов.

Процесс монтажа прост:

1. Подготовьте место: очистите трубу и кабель от грязи, пыли, масла.
2. Наденьте муфту на кабель до места ввода.
3. Вставьте кабель в трубу.
4. Равномерно прогрейте муфту строительным феном, начиная с середины, двигаясь к краям.
5. Убедитесь, что клей полностью вытек и заполнил зазоры.

Термоусадка особенно эффективна при работе с одиночными кабелями среднего диаметра (от 10 до 50 мм). Она устойчива к ультрафиолету, перепадам температур и механическим нагрузкам. Однако есть ограничения: муфта должна точно соответствовать диаметру кабеля и трубы, иначе герметичность будет нарушена. Также важно соблюдать температурный режим нагрева — перегрев может повредить полимер, недогрев — не активирует клеевой слой.

Гидроизоляционные ленты и мастики: плюсы и минусы

Самоклеящиеся гидроизоляционные ленты (например, на основе бутилкаучука или полимер-битума) — доступное и простое решение. Лента наматывается внахлёст на место ввода кабеля в трубу, создавая эластичный водонепроницаемый барьер. Её преимущество — гибкость и способность адаптироваться к неровным поверхностям. Мастики работают по тому же принципу: их наносят кистью или шпателем, после чего они затвердевают, образуя прочную плёнку.

Однако у этого метода есть подводные камни. Во-первых, долговечность зависит от качества материала и толщины нанесения. Тонкий слой быстро растрескивается. Во-вторых, лента может отклеиться при низких температурах или под воздействием ультрафиолета, если не предусмотрена защитная оболочка. В-третьих, требуется тщательная подготовка поверхности — любая грязь или влага под лентой сводят эффект к нулю.

Лучше всего использовать ленты в сочетании с другими методами. Например, обмотать место ввода лентой, а сверху закрыть термоусадочной муфтой или установить защитный кожух. Такой подход обеспечивает долговременную защиту даже в сложных климатических условиях.

Заливка герметиками и пенополиуретаном: когда это оправдано

Если между кабелем и трубой есть значительный зазор, или нужно герметизировать группу кабелей, отличным решением станет заливка жидкими составами. Для этого используют:

• Полиуретановые герметики — эластичные, устойчивые к воде и температурам от -40°C до +90°C.
• Эпоксидные смолы — более жёсткие, но очень прочные, идеальны для статичных соединений.
• Пенополиуретан — расширяется при застывании, заполняет все полости, дополнительно утепляет.

Технология проста: в зазор между кабелем и трубой заливают состав, который затем затвердевает. Ключевое условие — предварительная установка временной опалубки (например, из пластилина или быстротвердеющего цемента), чтобы герметик не вытек. После застывания опалубку удаляют.

Этот метод отлично подходит для герметизации вводов в бетонные стены, фундаменты, колодцы. Он создаёт монолитный барьер, который не боится вибраций и давления. Однако важно помнить: если кабель потребуется извлечь, удалить застывший полиуретан или эпоксидку будет крайне сложно. Поэтому такой способ применяют там, где доступ к кабелю не планируется.

Механические уплотнители (сальники): универсальное решение

Сальники — это разборные устройства, состоящие из корпуса, уплотнительной втулки и прижимной гайки. При закручивании гайки втулка деформируется и плотно обжимает кабель, создавая герметичное соединение. Они выпускаются под разные диаметры кабелей и типы резьб (метрическая, G), а также имеют различные степени защиты (IP68).

Преимущества сальников:

• Позволяют многократно демонтировать и устанавливать кабель.
• Не требуют специального инструмента.
• Подходят для агрессивных сред и вибраций.
• Совместимы с металлическими и пластиковыми трубами.

Их часто используют в электрощитах, распределительных коробках, насосных станциях. Установка проста: сальник ввинчивается в резьбовое отверстие трубы или корпуса, кабель протягивается через него, и гайка затягивается. Важно не перетягивать — можно повредить кабель. Также стоит выбирать сальники с резиновыми втулками из EPDM или нитрилкаучука, устойчивыми к ультрафиолету и химикатам.

Переходные коробки и гермовводы: комплексный подход

Для сложных узлов, где требуется не только гидроизоляция, но и удобство обслуживания, применяют переходные коробки с гермовводами. Гермоввод — это модификация сальника, рассчитанная на работу в экстремальных условиях. Он устанавливается в стенку коробки, а кабель проходит через него внутрь.

Такая система позволяет:

• Централизованно размещать несколько кабелей.
• Обеспечить двойную защиту: снаружи — гермоввод, внутри — дополнительная изоляция.
• Легко проводить ревизию и ремонт.
• Защитить соединения от пыли, влаги и механических воздействий.

Коробки изготавливают из пластика (поликарбонат, ABS) или металла (нержавеющая сталь, алюминий), с классом защиты IP65–IP68. Они особенно востребованы в промышленности, на объектах ЖКХ, в энергетике. Установка требует чёткого соблюдения инструкций: гермоввод должен быть правильно подобран по диаметру кабеля, затянут с нужным усилием, а крышка коробки — герметично закрыта.

Как выбрать лучший метод: сравнение и рекомендации

Выбор оптимального способа гидроизоляции зависит от конкретной ситуации. Если перед вами стоит задача защитить одиночный кабель при вводе в дом через фундамент — термоусадочная муфта с дополнительной обработкой лентой будет отличным выбором. Она надёжна, долговечна и относительно проста в установке. Для временных или сервисных линий, которые могут потребовать ремонта, предпочтительнее сальники — они позволяют быстро извлечь кабель без разрушения изоляции.

В условиях агрессивной среды (химические производства, канализационные коллекторы) лучше использовать комбинированные решения: например, сальник + эпоксидная заливка вокруг него. Это создаёт многослойную защиту. Для групповых вводов, особенно в промышленных объектах, переходные коробки с гермовводами — стандарт де-факто. Они обеспечивают порядок, безопасность и удобство эксплуатации.

Важно помнить: **никогда не экономьте на качестве материалов**. Дешёвая лента или муфта сомнительного производителя может продержаться год-два, после чего начнёт отслаиваться. Лучше один раз потратиться на проверенные компоненты, чем потом устранять последствия аварии. Также обращайте внимание на совместимость материалов: не все герметики подходят для пластика, а некоторые ленты не держатся на маслянистых поверхностях.

Частые ошибки при гидроизоляции труб с кабелем

Даже опытные монтажники иногда допускают ошибки, которые сводят на нет всю работу. Самая распространённая — **недостаточная подготовка поверхности**. Грязь, ржавчина, масло или влага под лентой или муфтой нарушают адгезию. Результат — влага просачивается под изоляцию и накапливается внутри.

Ещё одна ошибка — **использование одного метода вместо нескольких**. Например, только лента без дополнительной защиты. В условиях перепадов температур она может отслоиться. Лучше применять принцип «барьерной защиты»: лента + муфта, или сальник + мастика.

Третья ошибка — **неправильный подбор размеров**. Термоусадка, слишком большая по диаметру, не создаст плотного прилегания. Сальник, не подходящий по размеру кабеля, не обеспечит герметичности. Всегда проверяйте соответствие диаметров.

И последнее — **игнорирование конденсата**. Даже если снаружи сухо, внутри трубы может образовываться влага. Чтобы этого избежать, можно использовать дренажные отверстия (с внешней стороны) или заполнять трубу влагопоглотителем (например, силикагелем) — правда, это требует периодического обслуживания.

«За более чем 10 лет работы в Penetron-1 я видел десятки случаев, когда выход из строя кабеля начинался не с самого провода, а с банального пренебрежения гидроизоляцией ввода. Часто думают: „труба металлическая — значит, всё герметично“. Но на самом деле стык трубы и кабеля — самое слабое звено. Мы всегда рекомендуем комплексный подход: механическое уплотнение плюс химическая защита. Это работает даже в самых сложных условиях — под землёй, в агрессивных грунтах, при перепадах температур. Главное — не экономить на качестве и делать всё по технологии», — Николай Сергеев, ведущий специалист компании Penetron-1.

Вопросы и ответы по гидроизоляции труб с кабелем

Можно ли использовать обычную изоленту для гидроизоляции?
Нет, обычную ПВХ-изоленту использовать нельзя. Она не предназначена для защиты от влаги, быстро теряет клейкость, особенно под воздействием влаги, солнца и перепадов температур. Для гидроизоляции нужны специальные материалы: бутилкаучуковые ленты, термоусадки с клеевым слоем или герметики.

Как герметизировать несколько кабелей в одной трубе?
Лучше всего использовать переходную коробку с несколькими гермовводами. Каждый кабель проходит через отдельный гермоввод, что обеспечивает индивидуальную герметизацию. Альтернатива — заливка полиуретановым герметиком после укладки всех кабелей, но этот метод не позволяет легко извлекать провода.

Нужно ли гидроизолировать пластиковые трубы?
Да, даже если труба сделана из ПНД или ПВХ. Сама труба водонепроницаема, но влага может проникать через торцы, особенно если кабель проходит через фундамент или грунт. Место ввода кабеля в пластиковую трубу — уязвимая зона, которую обязательно нужно герметизировать.

Что делать, если кабель уже проложен, а гидроизоляции нет?
Можно выполнить ретро-герметизацию. Отключите питание, аккуратно вскройте участок, очистите поверхности, затем установите термоусадочную муфту или сальник. Если доступ ограничен, используйте инъекционные герметики, которые вводятся под давлением в зазор.

Как проверить качество гидроизоляции?
Визуально осмотрите швы на отсутствие трещин, пузырей, отслоений. Можно провести тест с водой: аккуратно полейте место соединения, наблюдая изнутри за появлением влаги. В промышленных условиях применяют испытания под давлением или с помощью краски-индикатора.

Типичные ошибки и как их избежать

• Ошибка: Не удалили старую ржавчину перед нанесением ленты.
  Решение: Обработайте поверхность металлической щёткой, обезжирьте уайт-спиритом или спиртом.
• Ошибка: Перегрели термоусадку, и она потрескалась.
  Решение: Используйте фен с регулировкой температуры, равномерно прогревайте по всей длине.
• Ошибка: Залили герметик без опалубки — он вытек.
  Решение: Перед заливкой установите временный барьер из пластилина, глины или быстротвердеющего состава.
• Ошибка: Затянули сальник слишком сильно — повредили кабель.
  Решение: Затягивайте гайку до момента, когда втулка плотно обожмёт кабель, но без чрезмерного усилия.
• Ошибка: Использовали эпоксидку на морозе — она не затвердела.
  Решение: Применяйте морозостойкие составы или подогревайте место работ.

Итог: как сделать гидроизоляцию правильно

Гидроизоляция труб с кабелем — не просто формальность, а важнейший элемент надёжной и безопасной электропроводки. Пренебрежение этим этапом может привести к серьёзным последствиям: от выхода из строя оборудования до аварий и пожаров. Лучшие результаты даёт комплексный подход: сочетание механических уплотнителей, химических составов и качественных материалов.

Выбирайте метод в зависимости от условий: для разового монтажа — термоусадка или заливка, для сервисных линий — сальники, для групповых вводов — гермовводы в коробках. Всегда готовьте поверхность, соблюдайте технологию и не экономьте на качестве. Помните: один хорошо выполненный узел гидроизоляции может сберечь вам месяцы простоев и десятки тысяч рублей на ремонте. Сделайте это один раз — и забудьте о проблемах с влагой на долгие годы.
